管道水流量計是利用電磁感應原理，測出流體在電磁場中流動而產生的感應電壓，從而得出流量的儀器。

管道水流量計能夠測量所有具有導電性的液體，目前已經開發的產品中，從2.5mm小口徑到2000mm以上的大流量都能夠測量，被廣泛使用。



測量原理

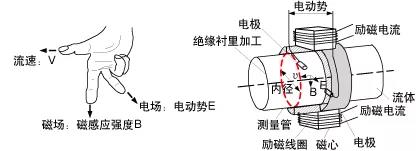

管道水流量計利用了法拉*定律，即當在磁場中流過液體時，由電磁感應而產生的電動勢與流速成比例。根據弗萊明(Fleming 英1849～1945)的右手法則，電動勢的方向與液體流動方向及磁場方向均成直角。通過安裝在測量管內的一對電極可以測出產生的電動勢。



圖中電動勢E的大小可用下列公式表示:



體積流量Q等于管道的橫截面積×平均流速:



因此，從這些公式得出:



通過公式(4)可看出，電動勢E與體積流量成比例。



檢測器的結構如上圖所示，在由聚四氟乙烯、橡膠、陶瓷等的絕緣物作襯里或鑄模加工的測量管中，安裝獲取電動勢的電極。測量管的外側安裝勵磁線圈和磁心。
